Dachabläufe
Dachablauf SDA SuperDrain 64 Schraubfl. DN70
Einsatz
Hochleistungsdachablauf nach DIN EN 1253 für die Hauptentwässerung bei Druckströmungsentwässerungs-Systemen.
Lieferumfang

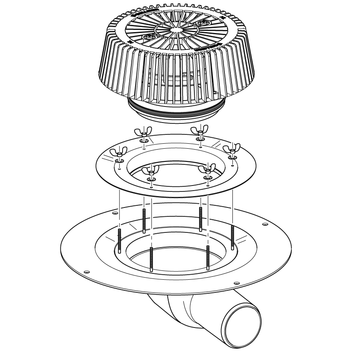

Wärmegedämmtes Grundelement mit Schraubflansch (inkl. Befestigungsmaterial) und waagerechtem (3 Grad abgewinkeltem) Ablaufstutzen, SuperDrain-Einsatz mit verschraubtem Laubfangkorb (øa = 239 mm).
Montage
Dampfsperrbahn bzw. Dachabdichtungsbahn mittels Schraubflansch bauseits anschließen. Weitere Hinweise siehe Montageanleitung.
Anschluss an Rohrsystem mittels PE-HD Steckmuffe, PK-NG-Rohr oder -Formstück. Es wird empfohlen, die Verbindung gegen Herausziehen mittels PK-NG-ASV 75 zu sichern.
Technische Daten
| Typ | Nennleistung | passend für |
|---|---|---|
| 64 Schraubflansch | 18,7 l/s | einlagige, polymere Kunststoff-Dampfsperr- bzw. Dachabdichtungsbahnen ohne Vliesbeschichtung |
| Material: | |
| Grundkörper: | Polypropylen (PP), UV-stabilisiert |
| Schraubflansch: | Edelstahl |
Zulassungen / Konformität
Der Dachablauf erfüllt die technischen Regeln nach DIN EN 1253.
