Notablauf SuperDrain 62 Schraubfl. DN70
Einsatz
Hochleistungsdachablauf nach DIN EN 1253 für die Notentwässerung bei Druckströmungsentwässerungs-Systemen.
Lieferumfang

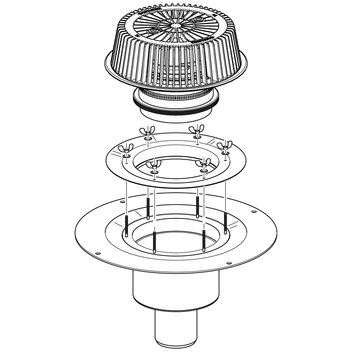

Wärmegedämmtes Grundelement mit Schraubflansch (inkl. Befestigungsmaterial) und senkrechtem Ablaufstutzen, höhenverstellbarem Anstauelement und SuperDrain-Einsatz mit verschraubtem Laubfangkorb (øa = 262 mm).
Montage
Dampfsperrbahn bzw. Dachabdichtungsbahn mittels Schraubflansch bauseits anschließen. Anstauhöhe von 55mm durch drehen des roten Anstauelements einstellen. Weitere Hinweise siehe Montageanleitung.
Durchmesser für Deckendurchbruch siehe Typentabelle, Maß "D",
Anschluss an Rohrsystem mittels PE-HD Steckmuffe, PK-NG-Rohr oder -Formstück. Es wird empfohlen, die Verbindung gegen Herausziehen mittels PK-NG-ASV 75 zu sichern.
Technische Daten
| Typ | Nennleistung | passend für |
|---|---|---|
| N 62 Schraubfl. | 17,4 l/s | einlagige, polymere Kunststoff-Dampfsperr- bzw. Dachabdichtungsbahnen ohne Vliesbeschichtung |
| Material: | |
| Grundkörper: | Polypropylen (PP), UV-stabilisiert |
| Schraubflansch: | Edelstahl |
Zulassungen / Konformität
Der Dachablauf erfüllt die technischen Regeln nach DIN EN 1253.
