Auslegerkonsole AK VA

1754

Einsatz

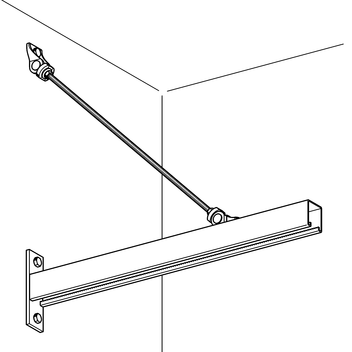

Fertigkonsole für die Rohrmontage an der Wand oder an anderen bauseitigen Strukturen.

Beim Einsatz in Verbindung mit Gleitelementen ist eine Querausstrebung zur Aufnahme der Kräfte in Achsrichtung des Rohres zwingend erforderlich.

Die Belastbarkeit entnehmen Sie bitte den Diagrammen zur Auslegerkonsole 41/41 (verzinkt).

Material:

Edelstahl A4

Typ	L [mm]	Wandplatte [mm]	b [mm]	Langloch [mm]	G [kg]	Verp. [Stück]	Artikel- Nr.
41/41 - 200	196	132 x 40 x 8	100	13 x 18	0,70	10	115520
41/41 - 260	258	132 x 40 x 8	100	13 x 18	0,79	10	115539
41/41 - 320	321	132 x 40 x 8	100	13 x 18	0,92	10	115548
41/41 - 445	446	132 x 40 x 8	100	13 x 18	1,19	10	115557
