Edelstahl
Spannpratze SPA 5P VA
Einsatz
Die Spannpratze 5P VA ist ein universell einsetzbares Spannelement zur zweiseitigen Befestigung von Traversen für Rohrstränge, Kanäle, Kabelbahnen und von Geräten an Stahlträgern.
Montage
Die Spannpratze wird mit den Beinen auf dem anzubindenden Bauteil positioniert, die Nase wird auf dem Stahlträger platziert. Anschließend wird die entsprechende Sechskantschraube durchgeführt und unten mit Unterlegscheibe und Mutter angezogen.
Ermittlung der erforderlichen Schraubenlänge Lmin:
Anordnung A
durchgeschraubte Sechskantschraube mit Halteklaue
 |  |
| M12: Lmin = a + b + 47 [mm] M16: Lmin = a + b + 57 [mm] |
Anordnung B
eingesetzte Hakenkopfschraube HZ
 |
| M12: Lmin = b + 53 [mm] M16: Lmin = b + 63 [mm] |
Technische Daten

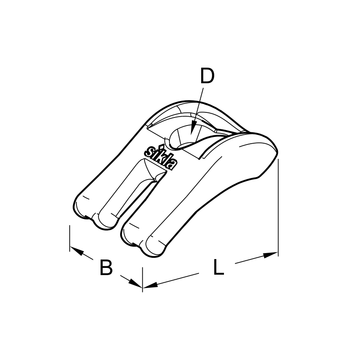

| Typ | Spannbereich [mm] | B [mm] | L [mm] | D [mm] |
|---|---|---|---|---|
| M12 | 1 - 30 | 44 | 60 | 13 |
| M16 | 4 - 40 | 49 | 72 | 17 |
| Typ | Anzugsmoment MA [Nm] / Weiterdrehwinkel | Fz zulässig je Spannpratze [kN] 1) | Querkrafttragfähigkeit Fx je 2 Spannpratzen [kN] 2) |
|---|---|---|---|
| M12 | 60 / 90° | 11,0 | 2,5 |
| M16 | 140 / 90° | 13,9 | 3,0 |
| 1) | Die Angaben beziehen sich auf die Verwendung einer Standard Edelstahl-Sechskantschraube der Festigkeitsklasse 70. |
| 2) | Die Angaben beziehen sich auf den ungünstigsten Fall bei Flanschdicken 30 mm (M12) bzw. 40 mm (M16) sowie einem Haftbeiwert µHaft = 0,20. Eine ggf. einwirkende Zugkraft Fz wurde nicht berücksichtigt. |
| Material: | Edelstahl A4 |
