Stabil D-3G HCP

High Corrosion Protection

Stabil D-3G HCP

Gruppe:

1844

Proizvod se pohrani kao PDF

Einsatz

Zur Befestigung von Rohrleitungen in versorgungstechnischen Anlagen.

Lieferumfang

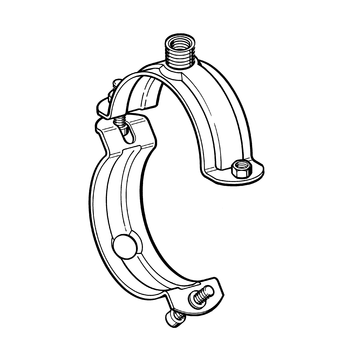

Größe 15 bis 129 mm in Gelenkausführung mit angeschweißten Muttern für die Spannschrauben. Spannschraube auf der Gelenkseite vormontiert, auf der Gegenseite durchgesteckt und gegen Herausfallen gesichert.
Ab Größe 133 mm sind die Spannschrauben und die dazugehörigen Muttern lose beigelegt. Rohrschelle mit eingeschweißter 3G-Anschlussmutter.
Vielfältige Anschlussmöglichkeiten über das Außengewinde der 3G-Mutter durch Adapter siehe Adapter IG/IG.

Montage

FM-Größen 1" bis 4" sind nur mit ≥ M10 zugelassen.
Für FM-Anwendungen ist mindestens M10 zu verwenden.
Für VdS-Anwendungen > 2" bis 4" ist mindestens M10 zu verwenden.

Technische Daten

Spannbereich [mm]	max. zul. Belastung (Zug)
10 - 30	2,0 kN
31 - 129	5,0 kN
133 - 173	8,0 kN
176 - 316	12,5 kN

Material:

Stahl, HCP

Zulassungen / Konformität

VdS-Anerkennung Nr. G4920027, * = FM Approval

Spannbereich [mm]	DN	Material b x s [mm]	Gewinde- anschluss	B [mm]	G [kg]	Verp. [Stück]	Artikel- Nr.
15 - 19	3/8"	25 x 2,0	M16/M10/M8	57	0,07	50	112216
20 - 24	1/2"	25 x 2,0	M16/M10/M8	63	0,08	50	112217
25 - 30	3/4"	25 x 2,0	M16/M10/M8	69	0,08	50	112218
31 - 35 *	1"	30 x 2,5	M16/M10/M8	74	0,12	50	112219
36 - 41 *		30 x 2,5	M16/M10/M8	81	0,13	50	113833
40 - 45 *	1 1/4"	30 x 2,5	M16/M10/M8	85	0,13	50	112220
48 - 53 *	1 1/2"	30 x 2,5	M16/M10/M8	94	0,15	50	112221
54 - 59 *		30 x 2,5	M16/M10/M8	101	0,16	50	112222
60 - 65 *	2"	30 x 2,5	M16/M10/M8	108	0,17	50	112223
67 - 72 *		30 x 2,5	M16/M10/M8	114	0,18	50	112224
76 - 81 M *	2 1/2"	30 x 3,0	M16/M10/M8	137	0,28	25	115767
82 - 87 M *		30 x 3,0	M16/M10/M8	143	0,29	25	115768
88 - 93 M *	3"	30 x 3,0	M16/M10/M8	149	0,31	25	115769
102 - 108 M *		30 x 3,0	M16/M10/M8	163	0,34	25	115770
110 - 116 M *	4"	30 x 3,0	M16/M10/M8	171	0,36	25	115771
124 - 129 M *		30 x 3,0	M16/M10/M8	184	0,39	25	115772
133 - 140 *		40 x 4,0	1/2"/M16/M12	210	0,74	10	112231
140 - 148 *	5"	40 x 4,0	1/2"/M16/M12	218	0,76	10	112232
149 - 155 *		40 x 4,0	1/2"/M16/M12	225	0,81	10	112233
159 - 165 *		40 x 4,0	1/2"/M16/M12	235	0,82	10	112234
167 - 173 *	6"	40 x 4,0	1/2"/M16/M12	243	0,85	10	112235
176 - 184		40 x 4,0	1/2"/M16/M12	255	0,95	10	112236
188 - 194		40 x 4,0	1/2"/M16/M12	265	0,98	10	112237
199 - 205		40 x 4,0	1/2"/M16/M12	276	1,03	10	112238
207 - 216		40 x 4,0	1/2"/M16/M12	287	1,07	10	112239
219 - 225	8"	40 x 4,0	1/2"/M16/M12	296	1,11	10	112240
244 - 250		40 x 4,0	1/2"/M16/M12	321	1,23	10	112242
267 - 273	10"	40 x 4,0	1/2"/M16/M12	344	1,25	10	112244
278 - 284		40 x 4,0	1/2"/M16/M12	355	1,35	10	112245
297 - 303		40 x 4,0	1/2"/M16/M12	374	1,42	10	112246
310 - 316		40 x 4,0	1/2"/M16/M12	387	1,47	10	112247
