Einsatz

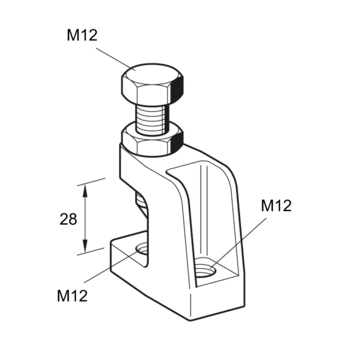

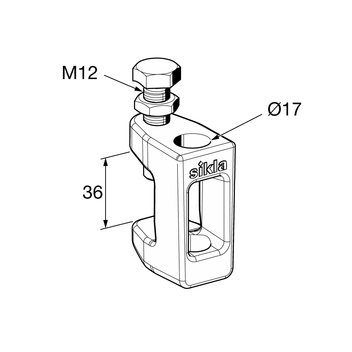

Die Trägerklammer ist ein massives Anschlusselement und zur Montage von Rohrleitungen, Kanälen und Geräten an Stahlprofilen (I-, T-, U-Träger und Winkelprofil) geeignet.

• An geneigten Trägern erlaubt die Kombination mit dem Universalgelenk VA eine senkrechte Ausrichtung.
• Einsatzmöglichkeit als Einzelbefestigung oder zur Montage von Traversen und auskragenden Konstruktionen.

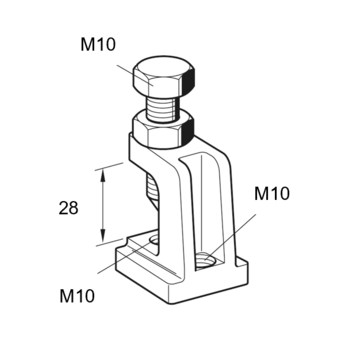

• Die Trägerklammer TCS 1 ist durch die besondere Profilgebung an ihrem Fuß insbesondere zur Montage im Schienenschlitz aller Sikla Montageschienen 41 mm vorgesehen.

Lieferumfang

Grundkörper mit Spannschraube und Kontermutter komplett vormontiert.

Montage

Spannschraube der Trägerklammer zuerst handfest und dann entsprechend Montageanleitung weiter festziehen. Die Spitze der Spannschraube dringt dabei in das relativ weiche Trägermaterial ein und gibt mit der zentrierten Kraftübertragung hohe Sicherheit. Zur Sicherung ist die Kontermutter abschließend anzuziehen.
Bei Verwendung im Bereich der Schnittkante einer Montageschiene ist zusätzlich eine Halteklaue 41 zu montieren.

Hinweis: Montageanleitung beachten!

Technische Daten

Die Nennlast gilt für neue Trägerklammern an unbeschädigten Trägerflanschen.

Zulassungen / Konformität

Die Trägerklammer TCS HCP ist für den Anlagenbau im Bereich ortsfester Feuerlöschanlagen vom VdS und von FM anerkannt und zugelassen.
Für weitere Einsatzbereiche: G4820023, G4800039, G4800040, G4800042, G4800043, G4800044, G4800045

VdS - Trägerklammer TCS 1 M10/M10 "stehend" - G4820023 PDF | 208.8 KB VdS - Trägerklammer TCS 1 - G4800039 PDF | 328.9 KB VdS - Trägerklammer TCS 1 mit Sicherungslasche 1 - G4800040 PDF | 357.5 KB VdS - Trägerklammer TCS 2 mit Sicherungslasche - G4800042 PDF | 385.7 KB VdS - Trägerklammer TCS - G4800043 PDF | 355.1 KB VdS - Trägerklammer TCS (Doppelhalter) - G4800044 PDF | 364.1 KB VdS - Trägerklammer TCS (auskragende Traverse) - G4800045 PDF | 349.5 KB FM - Trägerklammern TCS PDF | 239.9 KB
