Stabil D-1/2"

Rohrschellen und Zubehör

Stabil D-1/2"

Gruppe:

1220

Proizvod se pohrani kao PDF

Einsatz

Für alle versorgungstechnischen Anlagen in Industrie, Wohnungsbau und im kommunalen Bereich.

Lieferumfang

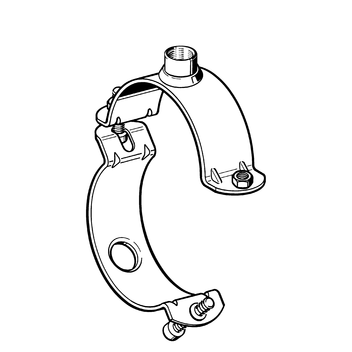

Größe 20 bis 129 mm in Gelenksausführung mit angeschweißten Muttern für die Spannschrauben. Auf der Gelenkseite ist die Spannschraube vormontiert, auf der Gegenseite durchgesteckt und mit einer Kunststoffscheibe gegen Herausfallen gesichert.

Ab Größe 133 sind die Spannschrauben und die dazugehörigen Muttern lose beigelegt. Rohrschelle mit aufgedrehtem 1/2"-Adapter.

Technische Daten

Spannbereich [mm]	max. zul. Belastung (Zug)
20 - 72	4,0 kN
76 - 129	5,0 kN
133 - 173	8,0 kN
176 - 303	12,5 kN

Material:

Stahl, galvanisch verzinkt

Spannbereich [mm]	DN	Material b x s [mm]	B [mm]	G [kg]	Verp. [Stück]	Artikel- Nr.
20 - 24	1/2"	25 x 2,0	62	0,10	50	400927
25 - 30	3/4"	25 x 2,0	68	0,11	50	400936
31 - 35	1"	30 x 2,5	75	0,13	50	400945
40 - 45	1 1/4"	30 x 2,5	85	0,14	50	400963
48 - 53	1 1/2"	30 x 2,5	93	0,16	50	400972
54 - 59		30 x 2,5	104	0,17	50	402007
60 - 65	2"	30 x 2,5	110	0,19	50	400999
67 - 72		30 x 2,5	117	0,21	50	401008
76 - 81	2 1/2"	30 x 3,0	142	0,31	25	401026
88 - 93	3"	30 x 3,0	154	0,35	25	401044
102 - 108		30 x 3,0	169	0,40	25	401071
110 - 116	4"	30 x 3,0	177	0,41	10	401080
124 - 129		30 x 3,0	190	0,43	10	401089
133 - 140		40 x 4,0	207	0,76	10	401098
140 - 148	5"	40 x 4,0	215	0,78	10	401107
149 - 155		40 x 4,0	222	0,79	10	401116
159 - 165		40 x 4,0	232	0,88	10	402025
167 - 173	6"	40 x 4,0	240	0,88	10	401134
176 - 184		40 x 4,0	263	0,93	10	401143
188 - 194		40 x 4,0	273	0,97	10	412006
199 - 205		40 x 4,0	284	1,03	10	401152
205 - 214		40 x 4,0	295	1,14	10	412015
219 - 225	8"	40 x 4,0	304	1,24	10	412024
244 - 250		40 x 4,0	329	1,40	10	412033
267 - 273	10"	40 x 4,0	352	1,45	10	412042
278 - 284		40 x 4,0	363	1,50	10	412051
297 - 303		40 x 4,0	382	1,70	10	412060
