Stabil D-3G

Rohrschellen und Zubehör

Gruppe:

1240

Proizvod se pohrani kao PDF

Einsatz

Zur Befestigung von Rohrleitungen in versorgungstechnischen Anlagen.

Lieferumfang

Größe 15 bis 129 mm in Gelenkausführung mit angeschweißten Muttern für die Spannschrauben. Spannschraube auf der Gelenkseite vormontiert, auf der Gegenseite durchgesteckt und gegen Herausfallen gesichert.

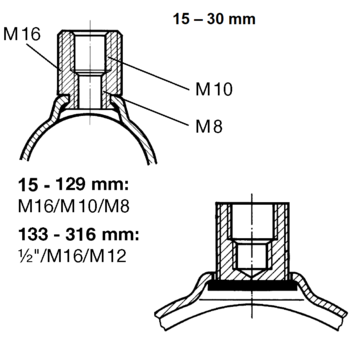

Ab Größe 133 mm sind die Spannschrauben und die dazugehörigen Muttern lose beigelegt. Ab Größe 31 - 35 mm mit eingeschweißter 3G-Anschlussmutter.
Vielfältige Anschlussmöglichkeiten über das Außengewinde der 3G-Mutter durch Adapter siehe Adapter IG/IG.

Montage

FM-Größen 1" bis 4" sind nur mit ≥ M10 zugelassen.
Für FM-Anwendungen ist mindestens M10 zu verwenden.
Für VdS-Anwendungen > 2" bis 4" ist mindestens M10 zu verwenden.

Technische Daten

Spannbereich [mm]	max. zul. Belastung (Zug)
15 - 30	2,0 kN
31 - 129	5,0 kN
133 - 173	8,0 kN
176 - 316	12,5 kN

Material:

Stahl, galvanisch verzinkt

Zulassungen / Konformität

VdS-Anerkennung Nr. G4920027, * = FM Approval (weitere FM-zugelassene Schelle: Stabil D-M16)

VdS - Stabil D-3G - G4920027 PDF | 345.7 KB

Für eine zulassungskonforme Montage (FM und VdS) der Stabil D-3G/M-Varianten ist das Anschlussgewinde M10 bzw. M16 für den Spannbereich 219 - 225 zu verwenden.

Spannbereich [mm]	DN	Material b x s [mm]	Gewinde- anschluss	B [mm]	G [kg]	Verp. [Stück]	Artikel- Nr.
15 - 19	3/8"	25 x 2,0	M16/M10/M8	57	0,07	50	107705
20 - 24	1/2"	25 x 2,0	M16/M10/M8	63	0,08	50	107714
25 - 30	3/4"	25 x 2,0	M16/M10/M8	69	0,08	50	107723
31 - 35 *	1"	30 x 2,5	M16/M10/M8	74	0,12	50	107015
40 - 45 *	1 1/4"	30 x 2,5	M16/M10/M8	85	0,13	50	107024
48 - 53 *	1 1/2"	30 x 2,5	M16/M10/M8	94	0,15	50	107033
54 - 59 *		30 x 2,5	M16/M10/M8	101	0,16	50	107042
60 - 65 *	2"	30 x 2,5	M16/M10/M8	108	0,17	50	107051
67 - 72 *		30 x 2,5	M16/M10/M8	114	0,18	50	107060

76 - 81 M *	2 1/2"	30 x 3,0	M16/M10/M8	137	0,28	25	115759
82 - 87 M *		30 x 3,0	M16/M10/M8	143	0,29	25	115761
88 - 93 M *	3"	30 x 3,0	M16/M10/M8	149	0,31	25	115762
102 - 108 M *		30 x 3,0	M16/M10/M8	163	0,34	25	115763
110 - 116 M *	4"	30 x 3,0	M16/M10/M8	171	0,36	25	115764
124 - 129 M *		30 x 3,0	M16/M10/M8	184	0,39	25	115766

133 - 140 *		40 x 4,0	1/2"/M16/M12	210	0,74	10	107130
140 - 148 *	5"	40 x 4,0	1/2"/M16/M12	218	0,76	10	115885
149 - 155 *		40 x 4,0	1/2"/M16/M12	225	0,81	10	107149
159 - 165 *		40 x 4,0	1/2"/M16/M12	235	0,82	10	107158
167 - 173 *	6"	40 x 4,0	1/2"/M16/M12	243	0,85	10	107167
176 - 184		40 x 4,0	1/2"/M16/M12	255	0,95	10	107176
188 - 194		40 x 4,0	1/2"/M16/M12	265	0,98	10	107185
199 - 205		40 x 4,0	1/2"/M16/M12	276	1,03	10	107194
207 - 216		40 x 4,0	1/2"/M16/M12	287	1,07	10	148939
219 - 225	8"	40 x 4,0	1/2"/M16/M12	296	1,11	10	107200
244 - 250		40 x 4,0	1/2"/M16/M12	321	1,23	10	107219
267 - 273	10"	40 x 4,0	1/2"/M16/M12	344	1,25	10	107228
278 - 284		40 x 4,0	1/2"/M16/M12	355	1,35	10	107237
297 - 303		40 x 4,0	1/2"/M16/M12	374	1,42	10	107246
310 - 316		40 x 4,0	1/2"/M16/M12	387	1,47	10	147600
