Schalldämmelement SDE 1
Einsatz
Das Schalldämmelement SDE 1 ist ein äußerst variabel einsetzbares Element bei Schallschutzanforderungen nach DIN 4109. Die verschiedenen Ausführungen und die vielseitige Kombinationsfähigkeit mit anderen Produkten sichern einen nahezu unbegrenzten Einsatz im gesamten Anlagenbau.
Lieferumfang
Jedem Schalldämmelement ist ein Gewindestift M10 x 25 lose beigelegt.
Montage
Das SDE 1 ist für Decken-, Boden- und Wandmontage geeignet. Der beiliegende Gewindestift M10 x 25 ist in das bauseitige Innengewinde bis zum Anschlag einzuschrauben, um das SDE 1 mittels Innengewindeanker am Bauwerk zu befestigen. Zum Festziehen dient der Zapfenschlüssel SDE.
Hinweis:
Bei der Wandmontage sind größere Biegemomente zu vermeiden: z. B. durch Anordnung untereinander in Verbindung mit einer Montageschiene oder Winkelkonsole.
Technische Daten
| Zulässige statische Belastung (Dauerlast): | |
| Zug: | 2,5 kN |
| Druck: | 3,0 kN |
| Schub: | 0,5 kN |
| Federkonstante in Abhängigkeit von der statischen Belastung: | |
| bei 0,12 kN | 13,7 kN/cm |
| bei 0,40 kN | 16,9 kN/cm |
| bei 0,80 kN | 30,5 kN/cm |
| Einfügungsdämmung: | bis zu 18,9 dB(A) |
| Temperaturbereich: | -50°C bis +110°C |

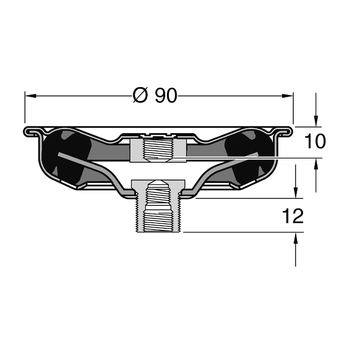

| Typ | Anschluss bauseitig | Anschluss systemseitig |
|---|---|---|

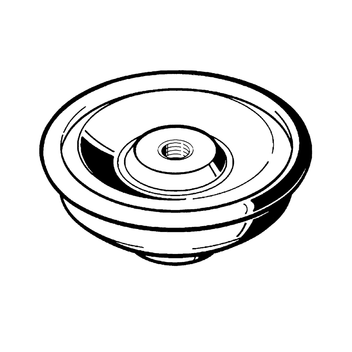

| SDE 1 - M10 | M10 | M10 |

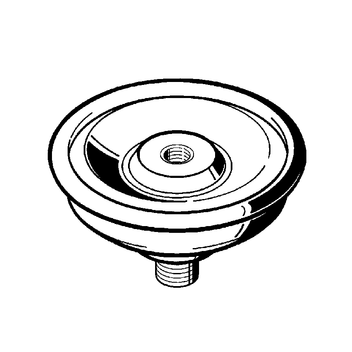

| SDE 1 - 3G | M10 | 3G-Anschluss: M8/M10/M16 |
| Material: | |
| Metallteile: | Stahl, galvanisch verzinkt |
| Dämmkörper: | EPDM, Härte 45+/-5° Shore |
