Hohldeckenanker AN Easy
Einsatz
Innengewindeanker zur Verwendung in Spannbeton-Hohldeckenplatten. Geeignet zur Befestigung von Rohrleitungen, Montageschienen etc. unter Berücksichtigung der Zulassungsbestimmungen mit Gewindestange oder Schraube. Der Dübel darf nur in Bauteilen unter den Bedingungen trockener Innenräume verwendet werden. Der Dübel darf gem. der allgemeinen bauaufsichtlichen Zulassung auch verwendet werden, wenn der Spreizbereich nicht in der Hohlkammer liegt.
Montage

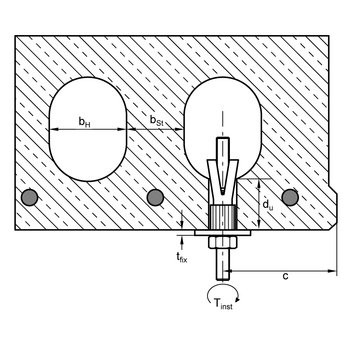

Beim Anziehen der Schraube oder Mutter wird der Konus von der Ankerhülse gelöst, hineingezogen und verspannt. Dadurch spreizt der Dübel im Hohlraum Y-förmig auf und erzeugt beim Anziehen mit dem vorgegebenen Drehmoment einen sicheren Formschluss.
Technische Daten
Montagedaten allgemein:
| Dübelgröße | M8 | M10 | M12 |
|---|---|---|---|
| Bohrernenndurchmesser d0 = [mm] | 12 | 16 | 18 |
| Bohrlochtiefe h0 = [mm] | 55 | 60 | 70 |
| Durchgangsloch im anzuschl. Bauteil df ≤ [mm] | 9 | 12 | 14 |
| Min. Schraubenlänge min ls 3) [mm] | 47 | 55 | 61 |
| Min. Bolzenlänge min ls 3) [mm] | 53 | 63 | 71 |
| Drehmoment beim Verankern Tinst = [Nm] | 20 | 30 | 40 |
| Erf. Stahlfestigkeit Schraube/Gewindestange | 5.8 | 5.8 | 5.8 |
| Charakter. Achsabstand scr [mm] | 300 | 300 | 300 |
| Charakter. Randabstand ccr [mm] | 150 | 150 | 150 |
| Min. Randabstand cmin [mm] | 100 | 100 | 100 |
Zulassungsbedingung Einzeldübel Spannbeton-Hohldecke ≥ C45/55 vorgespannt:
| Dübelgröße Spiegeldicke du ≥ [mm] | M8 25 | M8 30 | M8 40 | M8 50 | M10 25 | M10 30 | M10 40 | M10 50 |
|---|---|---|---|---|---|---|---|---|
| Zul. Last 1) bei c ≥ ccr [kN] | 0,7 | 0,9 | 2,0 | 3,6 | 0,9 | 1,2 | 3,0 | 3,6 |
| Zul. Last 1) bei cmin [kN] | 0,35 | 0,8 | 1,8 | 3,0 | 0,8 | 1,0 | 2,7 | 3,0 |
| Lasten unter Brandbeanspruchung | ||||||||
| Zulässige Last R 30 zul. F [kN] | 0,9 | 0,9 | 0,9 | 1,2 | 1,5 | 1,5 | ||
| Zulässige Last R 60 zul. F [kN] | 0,9 | 0,9 | 0,9 | 1,2 | 1,5 | 1,5 | ||
| Zulässige Last R 90 zul. F [kN] | 0,7 | 0,7 | 0,7 | 1,2 | 1,2 | 1,2 | ||
| Zulässige Last R 120 zul. F [kN] | 0,4 | 0,4 | 0,4 | 1,0 | 1,0 | 1,0 |
| Dübelgröße Spiegeldicke du ≥ [mm] | M12 25 | M12 30 | M12 40 | M12 50 |
|---|---|---|---|---|
| Zul. Last 1) bei c ≥ ccr [kN] | 1,0 | 1,2 | 3,0 | 4,3 |
| Zul. Last 1) bei cmin [kN] | 0,8 | 1,0 | 2,7 | 3,6 |
| Lasten unter Brandbeanspruchung | | |||
| Zulässige Last R 30 zul. F [kN] | 1,2 | 1,5 | 1,5 | |
| Zulässige Last R 60 zul. F [kN] | 1,2 | 1,5 | 1,5 | |
| Zulässige Last R 90 zul. F [kN] | 1,2 | 1,5 | 1,5 | |
| Zulässige Last R 120 zul. F [kN] | 1,2 | 1,2 | 1,2 |
Zulassungsbedingung Dübelpaar 4) Spannbeton-Hohldecke ≥ C45/55 vorgespannt:
| Dübelgröße Spiegeldicke du ≥ [mm] | M8 25 | M8 30 | M8 40 | M8 50 | M10 25 | M10 30 | M10 40 | M10 50 |
|---|---|---|---|---|---|---|---|---|
| Zul. Last 1) bei c ≥ ccr [kN] | 0,7 | 1,4 | 2,6 | 4,8 | 1,1 | 2,0 | 4,8 | 4,8 |
| Zul. Last 1) bei cmin [kN] | 0,35 | 1,25 | 2,35 | 4,0 | 0,9 | 1,8 | 4,3 | 4,3 |
| Min. Achsabstand smin [mm] | 70 | 80 | 100 | 100 | 70 | 80 | 100 | 100 |
| Zul. Biegemomente (Stahl 5.8)2) Mzul [Nm] | 10,7 | 10,7 | 10,7 | 10,7 | 21,4 | 21,4 | 21,4 | 21,4 |
| Zul. Biegemomente (Stahl 8.8) Mzul [Nm] | 17,1 | 17,1 | 17,1 | 17,1 | 34,2 | 34,2 | 34,2 | 34,2 |
| Lasten unter Brandbeanspruchung | ||||||||
| Zulässige Last R 30 zul. F [kN] | 1,25 | 1,25 | 1,25 | 1,8 | 3,0 | 3,0 | ||
| Zulässige Last R 60 zul. F [kN] | 1,25 | 1,25 | 1,25 | 1,8 | 3,0 | 3,0 | ||
| Zulässige Last R 90 zul. F [kN] | 1,25 | 1,25 | 1,25 | 1,8 | 2,4 | 2,4 | ||
| Zulässige Last R 120 zul. F [kN] | 0,8 | 0,8 | 0,8 | 1,8 | 2,0 | 2,0 |
| Dübelgröße Spiegeldicke du ≥ [mm] | M12 25 | M12 30 | M12 40 | M12 50 |
|---|---|---|---|---|
| Zul. Last 1) bei c ≥ ccr [kN] | 1,2 | 2,0 | 4,8 | 5,7 |
| Zul. Last 1) bei cmin [kN] | 1,0 | 1,8 | 4,3 | 4,8 |
| Min. Achsabstand smin [mm] | 70 | 80 | 100 | 100 |
| Zul. Biegemomente (Stahl 5.8)2) Mzul [Nm] | 37,4 | 37,4 | 37,4 | 37,4 |
| Zul. Biegemomente (Stahl 8.8) Mzul [Nm] | 59,8 | 59,8 | 59,8 | 59,8 |
| Lasten unter Brandbeanspruchung | | |||
| Zulässige Last R 30 zul. F [kN] | 1,8 | 3,0 | 3,0 | |
| Zulässige Last R 60 zul. F [kN] | 1,8 | 3,0 | 3,0 | |
| Zulässige Last R 90 zul. F [kN] | 1,8 | 3,0 | 3,0 | |
| Zulässige Last R 120 zul. F [kN] | 1,8 | 2,4 | 2,4 |
| 1) | Für Randabstände cmin < c ≤ ccr können die empfohlenen Lasten durch lineare Interpolation ermittelt werden. |
| 2) | Beim Einsatz geringerer Festigkeitsklassen ist der Wert entsprechend zu reduzieren. |
| 3) | Zur Festlegung der Gesamtlänge ist die Bauteildicke tfix zu addieren (Gesamtlänge = ls + tfix ) |
| 4) | Zulässige Last Fmax / Dübel ≤ Fmax Einzeldübel. Bei Dübelpaaren mit Achsabstand smin < s ≤ scr können die empfohlenen Lasten durch lineare Interpolation ermittelt werden, wobei für den Grenzwert bei s = scr bei zentrischer Lasteinteilung das 2-fache der zul. Last für Einzeldübel angesetzt werden darf. |
| Material: | Stahl, galvanisch verzinkt |
Zulassungen / Konformität
Zulassung: Z-21.1-1785, Brandschutzprüfung, VdS-Zulassung
