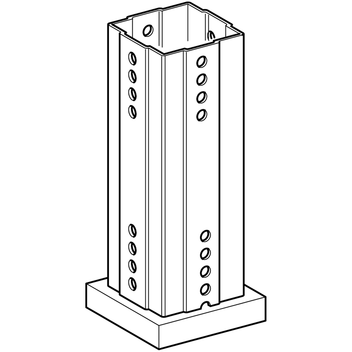

Anschweißadapter ASA F 100 GPL 4kt
Einsatz
Adapter für eine geschweißte Anbindung an Stahlträgern, Anschweißplatten oder weiteren geeigneten verschweißbaren Anbindestellen. In Verbindung mit dem Trägerprofil F 100 ermöglicht der Anschweißadapter den Bau von Abhängungen, Traversen sowie weiteren Konstruktionen.
Lieferumfang
Grundplatte mit aufgeschweißter Vierkantaufnahme
Montage
Anschweißen an vorhandenen Stahlbau oder Ankerplatten. Die systemeigene Anbindung an das Trägerprofil F 100 erfolgt mit 4 Formlockschrauben. Für das Trägerprofil F 100/160 sind 8 Formlockschrauben zu verwenden, wobei je 4 Formlockschrauben an gegenüberliegenden Seiten der breiten Flanken zu verschrauben sind.
Sehr gute Schweißeignung ist aufgrund der speziellen HCP Beschichtung gegeben.
Technische Daten
| Typ | Maße Adapter H [mm] | Maße Grundplatte [mm] |
|---|---|---|
| ASA F 100 GPL 4kt | 240 | 120 x 120 x 20 |
| ASA F 100/160 GPL 4kt | 240 | 180 x 120 x 20 |
| Material: | Stahl, HCP |
Zulassungen / Konformität
CE-Kennzeichen (Leistungserklärung unter www.sikla.de/downloads)
Leistungserklärung Anschweißadapter ASA F PDF | 530.8 KB
