siFramo 100

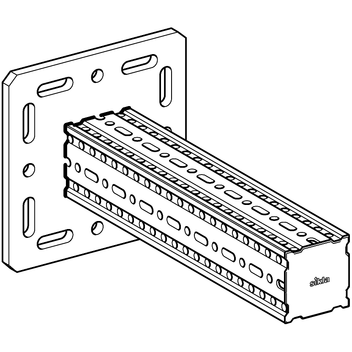

Trägerkonsole TKO F 100
Einsatz
Fertigelement für einarmig auskragende Montagen an Wand, Boden, Decke sowie an den Trägersystemen 100, 120 oder zum Bau von Traversen mit entsprechendem Anbindeteil.
Montage
Je nach Anforderung werden verschiedene Montagearten empfohlen:
| a) | Befestigung am Bauwerk mittels 4 Schwerlastankern M12. |
| b) | Kraftschlüssige Befestigung an Stahlträgern (Flanschbreite 80 - 120 mm) mittels Montageset 5P M12 S. |
| c) | Formschlüssige Anbindung an den Trägersystemen 100 oder 120 mittels Formverbinder FV 100/120. |
Technische Daten
| Typ | L [mm] | Maße der Grundplatte [mm] | Lochung in der Grundplatte für |
|---|---|---|---|
| TKO F 100-400 | 400 | 220 x 220 x 12 | M12 |
| TKO F 100-800 | 800 | 220 x 220 x 12 | M12 |
| TKO F 100-1200 | 1200 | 220 x 220 x 12 | M12 |
| Ausführung: | Grundplatte verschweißt mit Trägerprofil F 100 |
| Material: | |
| Platte: | Stahl, HCP |
| Trägerprofil: | Stahl, HCP |
Zulassungen / Konformität
CE-Kennzeichen (Leistungserklärung unter www.sikla.de/downloads)
ETA-24/0471
Leistungserklärung Trägerkonsole TKO F PDF | 125.3 KB
