siFramo 80

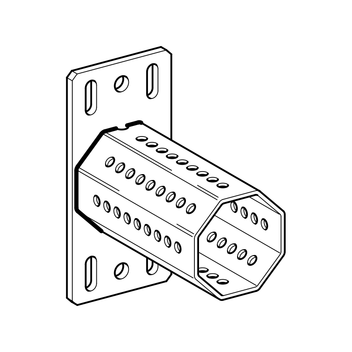

Stirnadapter STA F 80
Einsatz
In Verbindung mit der Trägerkonsole, Auslegerkonsole oder dem Trägerprofil F 80 ermöglicht der Stirnadapter den Bau von Traversen und weiteren Konstruktionen. Durch die Rundlöcher in der Grundplatte ist eine direkte Anbindung an eingelassenen Ankerschienen möglich.
Montage
Je nach Ausführung ergibt sich folgende Montageart:
| a) | Systemeigene Anbindung an das Trägerprofil F 80 mit 4 Formlockschrauben FLS F. |
| b) | Verschraubung mit Ankerschiene über zugehörige Hakenkopfschraube oder Gewindeplatte mit Sechskantschraube. |
Das an den Stirnadapter STA F 80 angeschlossene Trägerprofil TP F 80/80 ist mit 4 Formlockschrauben FLS F zu verschrauben. Je 2 Formlockschrauben FLS F sind an gegenüberliegenden Seiten zu verschrauben.
Technische Daten
| Typ | Maße der Grundplatte [mm] | A [mm] | B [mm] | H [mm] |
|---|---|---|---|---|
| STA F 80 | 190 x 80 x 8 | 14 | 20 x 11 | 148 |
| STA F 80-E | 165 x 80 x 8 | - | 20 x 11 | 148 |
| Ausführung: | Grundplatte verschweißt mit Achtkant F 80 |
| Material: | |
| Platte: | Stahl, HCP |
| Achtkant: | Stahl, HCP |
Zulassungen / Konformität
CE-Kennzeichen (Leistungserklärung unter www.sikla.de/downloads)
ETA-24/0471
Leistungserklärung Stirnadapter STA F PDF | 189.6 KB
