siFramo 80
Stirnadapter STA F 80/30
Einsatz
Systemeigene Anbindung des Trägerprofils F 80/30 an das Trägerprofil F 80 mit 4 Formlockschrauben FLS F. In Verbindung mit der Auslegerkonsole AK F 80/30 ermöglicht der Stirnadapter STA F 80/30 den Bau von Traversen und weiteren Konstruktionen.

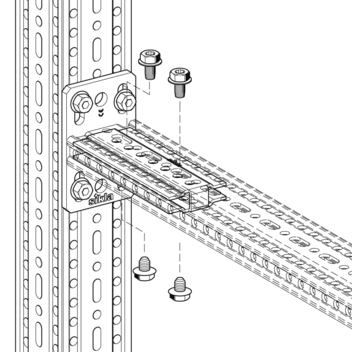

Montage
Zur Anbindung an das Trägerprofil TP F 80/30 oder TP F 80 sind 4 Formlockschrauben FLS F zu verwenden.
Das an den Stirnadapter STA F 80/30 anzuschließende Trägerprofil TP F 80/30 ist mit 4 Formlockschrauben zu verschrauben. Wand- und Deckenanbindung mittels Schwerlastankern M12.
Technische Daten
| Typ | Maße der Grundplatte [mm] | L [mm] | d [mm] | b1 x l1 [mm] |
|---|---|---|---|---|
| STA F 80/30 | 130 x 80 x 8 | 169 | 14 | 11 x 20 |
| Material: | Stahl, HCP |
Zulassungen / Konformität
CE-Kennzeichen (Leistungserklärung unter www.sikla.de/downloads)
ETA-24/0471
Leistungserklärung Stirnadapter STA F PDF | 189.6 KB
